光固化3D打印是怎么工作的？DLP 和 LCD 原理科普

光固化3D打印，是目前细节表现力很强的一类增材制造工艺。 很多人听过 DLP、LCD，但分不清二者底层逻辑，今天用通俗的方式讲清楚原理，结合科达三维设备案例，看懂两种面曝光路线的区别。

一、光固化3D打印，核心逻辑是什么？

光固化的基础原料是光敏树脂：液态树脂遇到特定波段紫外光，会发生化学反应，快速从液体变成固态。

和激光逐点扫描的SLA不一样，DLP与LCD 都属于「面曝光」工艺：模型切片之后，一整层截面图形一次性成型，像盖章一样，一层层堆叠出完整实体。

完整流程简单分为四步：

1. 三维模型导入切片软件，切出无数薄层截面图；
2. 设备生成对应图层的紫外图案；
3. 紫外光照射树脂槽内的液态树脂，图形区域固化成型；
4. 成型平台抬升 / 下降，离型，继续打印下一层，循环直到模型完成。

二、DLP光固化：DMD微镜投影成像

DLP 全称数字光处理，核心部件是 DMD 数字微镜芯片，芯片上集成数十万片可独立翻转的微小反光镜。

工作原理： 紫外光源打向DMD芯片，控制系统单独控制每一片微镜的角度：需要固化的区域，微镜把光线反射投射到树脂面；不需要固化的区域，微镜把光反射走，不参与曝光。一张图层图像直接投影在树脂表面，整层同步固化。

特点： 光源利用率高、光均匀性好、边缘锐利，不容易出现像素扩散；同层内打印 1 件和批量打印多件，单层曝光时长基本一致，小件批量生产优势突出；光源使用寿命长，长期打印稳定性、一致性更好，适合对细节、表面质感有要求的场景，珠宝、齿科、精密手办、鞋模等领域广泛使用。

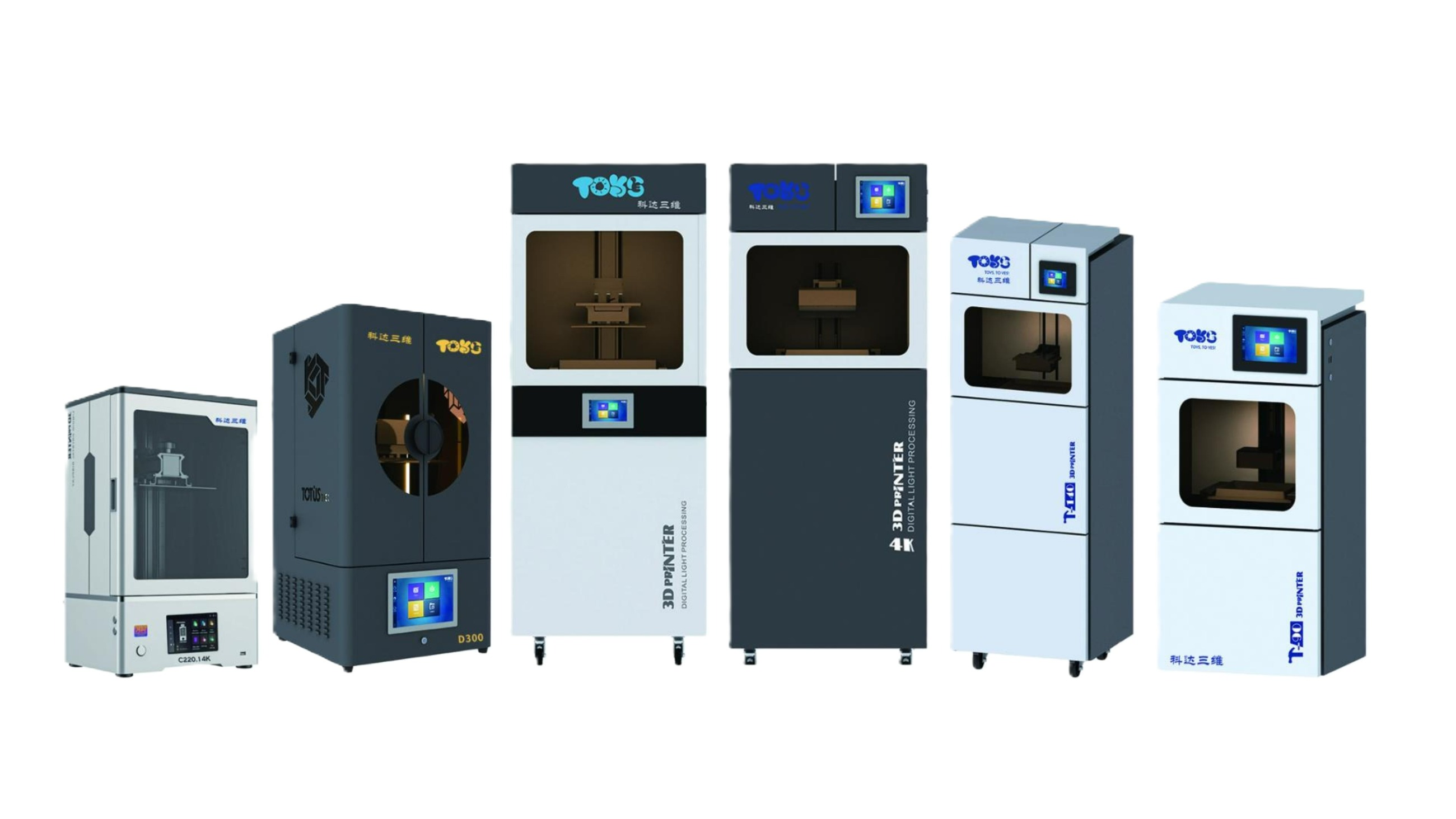

科达三维的 TOYES T90、T190S、ET400 等 DLP 机型，就是这套技术路线。依托高分辨率光学投影引擎，搭配稳定 UV 光源，成型表面细腻，细小纹理还原度高，支持多种类型光敏树脂，适配研发打样与小批量成型需求。

三、LCD光固化：液晶屏幕作为遮光掩膜

LCD光固化的核心是液晶掩膜屏。 原理相对直观：底部是大面积紫外LED 面光源，光源上方放置一块黑白LCD屏。液晶像素可以控制透光或遮光：透光位置，紫外光穿过屏幕照射树脂使其固化；遮光位置，光线被挡住，树脂保持液态。

简单理解：LCD屏幕相当于一张可以实时切换图案的遮光板。

特点： 硬件结构简单，更容易实现大成型高度，设备维护门槛低；但紫外光长期直射液晶屏，屏幕属于消耗件，有使用时长上限；光线经过液晶层会有散射，边缘容易轻微虚化，光利用率弱于DLP，单层曝光时间通常更长。适合创意打样、大件模型、教学、设计工作室等场景。

科达三维C220就是LCD路线机型，采用 16K 黑白液晶掩膜，成型高度大，依靠软件算法优化屏幕亮度均匀性，保证成型区域效果稳定，操作上手简单。

四、DLP vs LCD 核心对比

• 成像方式：DLP=DMD微镜投影；LCD=LCD液晶掩膜透光
• 光线表现：DLP光均匀度高、边缘锐利；LCD存在光散射，屏幕有老化周期
• 效率特性：DLP批量小件优势明显；LCD更适合单件、高模型
• 适用方向：DLP偏向精密、量产稳定需求；LCD偏向大尺寸、入门与创意打样

五、怎么选？一句话总结

如果看重长期稳定输出、精细纹路、批量小件成型，可以关注DLP方案； 如果优先考虑大成型高度、简单易用、原型创意制作，LCD是更合适的方向。

两种工艺没有绝对好坏，只是底层光路设计不同，对应不同的使用场景，也是目前光固化领域两大主流技术分支。
